一、設備概述：

金屬薄板擴孔試驗機主要用于金屬薄板和薄帶的工藝性能試驗，檢驗薄板和薄帶擴孔率，滿足GB/T24524-2009《金屬材料薄板和薄帶擴孔試驗方法》和GB/T15825.4《金屬材料薄板成形性能與試驗方法 擴孔試驗》的標準要求制定，本標準規定了一種測定厚度為1.2 mm-6.0mm、寬度≤90mm的金屬薄板和薄帶極限擴孔率的試驗方法。

二、技術參數:

1、試樣板材厚度：1.2~6mm

2、試樣板材寬度：90-150mm

3、最大試驗力：300kN

4、最大壓邊力：200kN

5、沖壓力測量精度：±1%

6、壓邊力測量精度：±5%

7、擴孔力精度：±1%

8、凸模垂直度：≤0.05mm

9、凹模凸模同心度：≤0.1mm

10、擴孔率：300%

11、凸模最大行程：70mm

12、凹模加緊行程：45mm

13、凸模速度范圍：2-100mm/min(任一速率恒率控制)

14、凸模位移精度：±0.01mm

15、凸模、凹模和壓邊圈用磨具鋼不少于HRC55

三、設備主要構成部分

（一）機架部分

采用高強度鑄鐵或鋼結構機架，確保在承受最大300kN試驗力和200kN壓邊力時，機架變形量極小，保障試驗穩定性。機架設計為龍門式或四柱式結構，方便試樣的裝卸與模具的安裝調試。

（二）模具組件

2 凸模、凹模和壓邊圈：選用不低于 HRC55硬度的磨具鋼制造，保證模具耐磨性和強度。凸模最大行程 70mm ，凹模加緊行程45mm ，滿足不同板材擴孔需求。通過高精度加工工藝，確保凸模垂直度≤0.05mm ，凹模凸模同心度≤0.1mm 。

2 模具安裝與調整機構：設計快速裝夾與微調機構，便于模具的更換與位置精準調整，提高試驗效率與精度。

（三）傳動系統

采用伺服電機驅動，配合高精度滾珠絲杠副傳動，實現凸模速度在 2-100mm/min范圍內任一速率的恒率控制，且凸模位移精度達±0.01mm 。傳動系統具備良好的剛性與穩定性，減少傳動過程中的振動與間隙誤差。

（四）控制系統

1、硬件控制

采用高性能 PLC（可編程邏輯控制器）作為控制核心，搭配觸摸屏人機界面，實現對試驗機各動作的精確控制與參數設置。PLC與力傳感器、位移傳感器等實時通信，采集并處理試驗數據。

2、軟件控制

2 開發專用試驗控制軟件，具備以下功能：

2 試驗參數設置：可靈活設置凸模速度、試驗力上限、壓邊力大小等參數。

2 數據采集與處理：實時采集力與位移數據，自動計算擴孔率等試驗結果，生成試驗曲線與報表。

2 安全保護：具備過載保護、限位保護等功能，當試驗力超過最大300kN或位移超出極限位置時，自動停止試驗，保障設備與人員安全。

四、試驗方法介紹：符合GB/T24524-2009標準

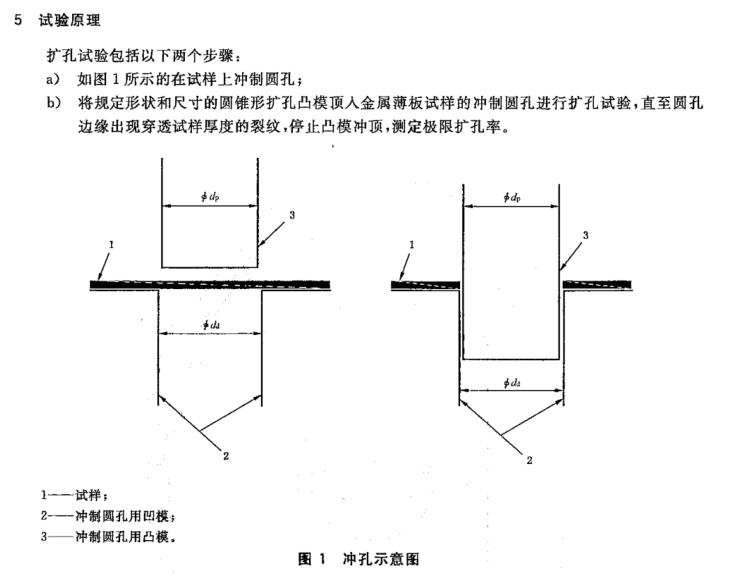

  1、擴孔率試驗機先沖孔，沖孔直徑10mm，如圖

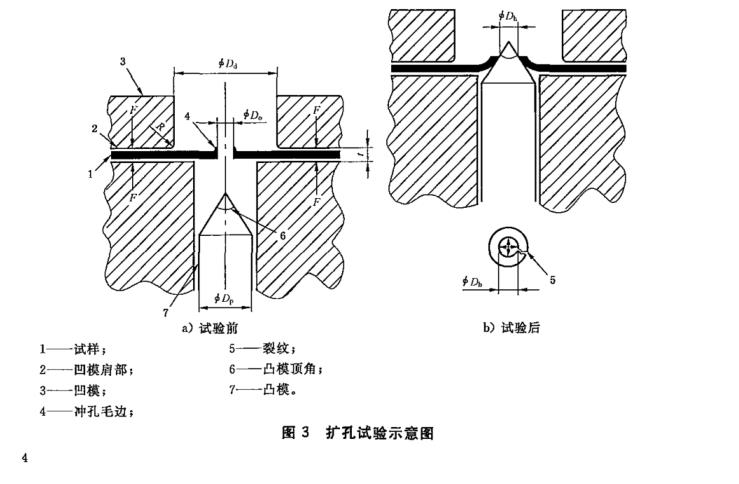

擴孔試驗圖如上圖3

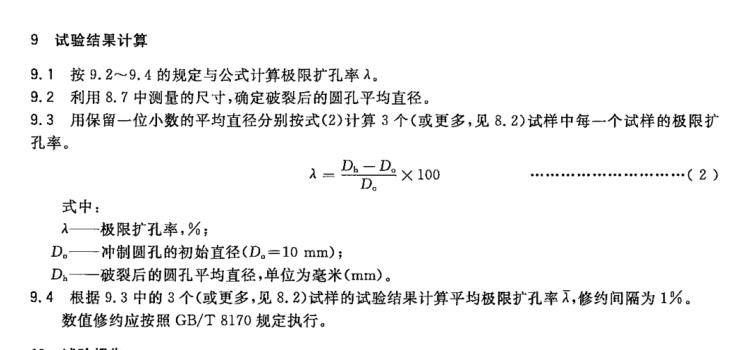

擴孔率試驗結果計算方法如下：
